Highlights
· robust
· CCIS© plan OObjektive mit langem Arbeitsabstand
· 50 W Halogen Auflicht Beleuchtung
Halogen austauschbar gegen LED
Die Serie der BA310MET-Modelle ist konzipiert für flache, nicht-transparente Proben aus allen Bereichen der Materialkunde.
Industrielle Qualitätskontrolle, Fehleranalyse in der Automobil-Industrie, aber auch in der Ausbildung von Techniker-Schulen – die BA310MET-Modelle erfüllen alle Anforderungen an ein robustes, leistungsfähiges Material-Mikroskop. Alle Mikroskope sind mit einer starken 50 Watt Halogenbeleuchtung ausgestattet. Bei Bedarf kann dieses Leuchtmittel gegen eine LED ausgetauscht werden. Stativ-Varianten mit integriertem Durchlicht erweitern die Anwendungsmöglichkeiten auf Verbundstoffe oder rein transparente Proben. Das BA310MET-H eignet sich dank flexiblem Stativ speziell für größere Werkstücke. Die leistungsfähigen CCIS© Plan Achromate mit langem Arbeitsabstand liefern eindrucksvolle, detailtreue Bilder. Für höhere Auflösungen sind die optionalen EC-M Objektive bestens geeignet. Die mechanische Fertigungsqualität garantiert eine lange Lebensdauer aller Modelle auch unter den Rahmenbedingungen eines modernen Industrie-Labors.
Spezifikation
Optik-Konzept Farbkorrigierte Unendlich-Optik (CCIS®)
Okularstutzen 360° drehbar
Einblickwinkel 30° Einblickwinkel
Augenabstand 48-75mm
Dioptrien-Ausgleich An beiden Okularen +/- 5dpt
Okulare Weitfeld N-WF10X/20mm, mit Dioptrienausgleich
Zwischentubus Auflicht-Illuminator mit integrierter Leuchtfeld-/Aperturblende und externem Halogen-Lampenhaus
Objektiv-Revolver 5-fach, nach hinten gerichtet
Güteklasse Objektive CCIS® LM Plan Achromate, DIN
Objektive/Vergrößerungsbereich 5X/0.13 (AA 20.3mm), 10X/0.25 (AA 17.5mm), 20X/0.40 (AA 8.1mm), 50X/0.55 (AA 8.4mm)
Objektivgewinde W 4/5" x 1/36" (RMS)
Stativtyp Aufrecht Tisch
Koaxialer X/Y-Tisch mit abriebfester Oberfläche
Tischgröße 180x140mm Verfahrbereich X/Y 75x50mm
Fokus Koaxialer Grob-/Feintrieb, Gängigkeit einstellbar
Schrittweite Feinfokus 2μm
Verfahrbereich in Z 30mm
Oberer Tischanschlag Ab Fabrik voreingestellt, einstellbar
Auflicht Quartz Halogen 12V/50W
Austauschbarkeit Leuchtmittel Quartz Halogen 12V/50W oder LED 3W Beleuchtungs-Features Externes Lampenhaus an Auflicht-Illuminator
Trafo Extern Netzspannung 100-240V (CE)
Zubehör im Lieferumfang Staubschutzhülle, Netzkabel, Inbusschlüssel
Maße LxBxH 508x240x465mm
Gewicht netto 12.5kg
Optik

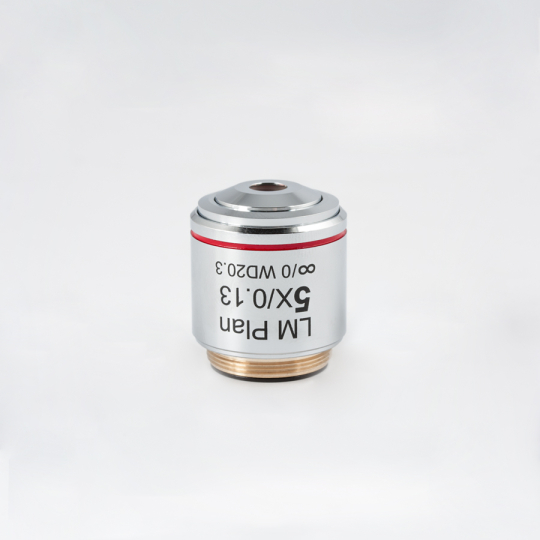

Die Optik des BA310 MET basiert auf CCIS© LM Plan Achromatischen Objektiven für reflektierende Proben. Die N-WF 10X/20 Okulare sorgen für einen schnellen Probenüberblick. Stative mit Durchlicht sind dank einer einheitlichen Brennweite für den Einsatz von Objektiven mit Deckglaskorrektur vorbereitet.
Beleuchtung
Der Epi-Illuminator ist mit einer 50W HAL/3W LED-Lichtquelle mit Feld- und Aperturblende ausgestattet, die von einem externen Netzteil gespeist wird. Im Falle eines Durchlichtstativs ist ein LWD-Kondensor mit N.A.0,85 in einem Full-Köhler-Setup mit integrierter 30W HAL/3W LED-Leistung implementiert.
Mechanik
Mechanik Die BA310 MET Mikroskope können eine Vielzahl von Tischen für unterschiedliche Proben aufweisen. Die Durchlichtstative sind immer mit einem Glastischeinsatz für transparente Proben ausgestattet. Der koaxiale Grob-/Feinfokus mit Spannungsverstellung und 2µm Mindestschrittweite ermöglicht eine reibungslose Fokussierung.
Kontrast-Methoden
Im Auflicht ermöglicht eine einfache Kombination aus Polarisator und Analysator den Polarisationskontrast, reduziert aber auch unerwünschte Reflexionen, insbesondere bei niedrigen Vergrößerungen. Im Durchlicht ermöglicht der Full-Köhler-Aufbau die Herausarbeitung feinster Probendetails im Hellfeld.
