Highlights
- Cleveres Dunkelfeld- Konzept mit 5-Segment Beleuchtung
- Neu entwickelte LD Plan Achromate und S-Apochromate für Hell-/Dunkelfeld, mit Sehfeldzahl 22
- Apochromate für Hell-/Dunkelfeld, mit Sehfeldzahl 22 Auflicht- bzw. Auflicht-/Durchlicht- Mikroskope verfügbar
- LED-Leuchtmittel
unterschiedlicher
Farbtemperatur
sind austauschbar
- unterschiedlicher
Farbtemperatur
sind austauschbar
Motic LightTracer:
Kodierter
Objekttivrevolver
mit digitalem
Lichtmanagement
Spezifikation
Optik-Konzept Farbkorrigierte Unendlich-Optik (CCIS®)
Okularstutzen 360° drehbar
Einblickwinkel 25° Einblickwinkel, Okularstutzen 360° drehbar
Strahlenteilung bei Trinotubus Fest 50:50 visuell: Kameraausgang
Augenabstand 48-75mm
Dioptrien-Ausgleich An beiden Okularen +/- 4 dpt
Okulare Weitfeld UC-WF 10X/22
Zwischentubus LED-Auflicht-Illuminator mit Feld- und Aperturblende, mit Schlitzen für
Polarisator-/Analysator-Schieber
Objektiv-Revolver 5-fach, nach hinten gerichtet, kodiert
Güteklasse Objektive CCIS® LWD Plan Achromate & S-Apo (Pb-frei), DIN
Objektive 5X/0.13 (AA 20.3mm), 10X/0.25 (AA 17.5mm), 20X/0.40 (AA 8.1mm),
S-Apo 50X/0.80 (AA 1mm)
Objektivgewinde W 4/5"x1/36" (RMS)
Stativtyp Aufrecht
Tisch Mechanischer koaxialer X/Y-Tisch mit Glaseinsatz, abriebfest beschichtet
Tischgröße 300x180mm
Verfahrbereich X&Y 150x100mm (6"x4")
Fokus Koaxialer Grob-/Feintrieb; Gängigkeit einstellbar
Schrittweite Feinfokus 2μm
Verfahrbereich in Z 25mm
Oberer Tischanschlag Ab Fabrik voreingestellt; einstellbar
Auflicht 3W LED mit integrierter Leuchtfeld- und Aperturblende
Austauschbarkeit Leuchtmittel LEDs unterschiedlicher Farbtemperatur austauschbar
Beleuchtungs-Features Motic LightTracer: Speicher Beleuchtungsintensität, automatische Abschaltung,
LED Helligkeitsanzeige, Modus-Anzeige
Trafo Integriert
ROBUSTE FUNKTIONALITÄT FÜR INDUSTRIELLE ANWENDUNGEN

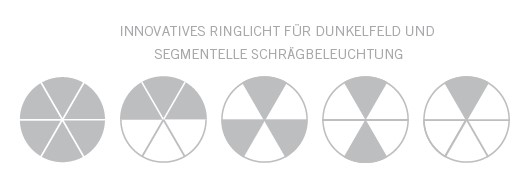

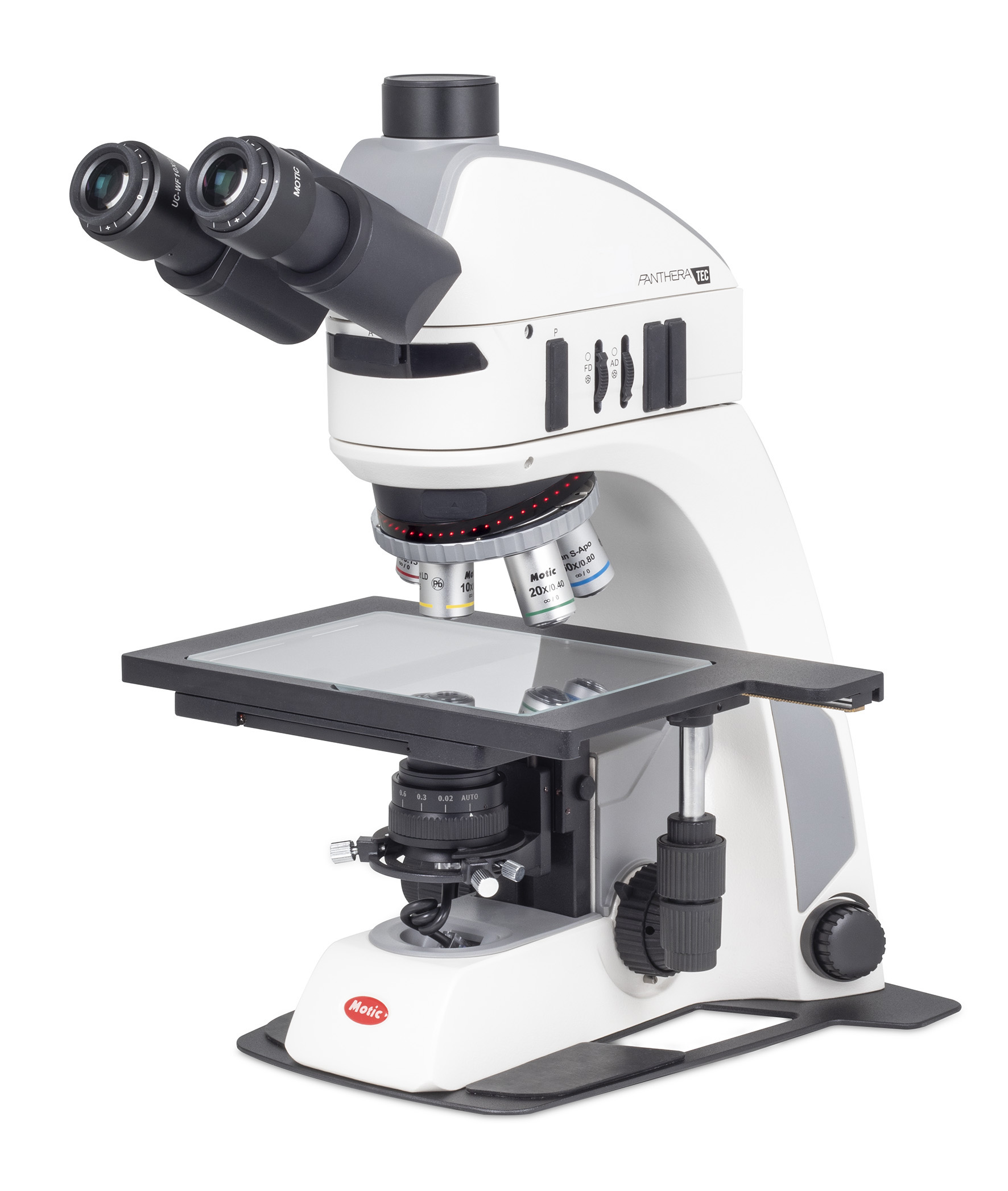

Die Panthera TEC Modelle bieten für die Inspektion von Halbleiter-Bauteilen und Verbund-Werkstoffen speziell in der technischen Ausbildung und industriellen Qualitätssicherung vielfältige Möglichkeiten. Hellfeld, Dunkelfeld und einfacher POL-Kontrast werden durch ein neues Beleuchtungskonzept verwirklicht. Die 5-Segment-Ringbeleuchtung ermöglicht Dunkelfeld und Schräg-Auflicht, perfekt für den Nachweis von Kratzern oder anderen Defekten auf flachen, reflektierenden Oberflächen ohne Kippen des Präparats.
Die Panthera TEC BD Modelle tragen auf einem kodierten 5-fach Objektivrevolver
LD Plan HF/DF Objektive mit exzellenter Bildgebung. Der kodierte Objektivrevolver
speichert automatisch die letzte Helligkeits-Einstellung für jede Position und
reaktiviert diese, sobald das Objektiv wieder eingeschwenkt wird.
Der kompakte Auflicht-Illuminator besitzt Einschub-Positionen für Polarisator und Analysator, bereit für einfachen Polarisations-Kontrast, aber auch, um bildstörende interne Reflektionen zu verhindern. Der Beleuchtungs-Modus (HF/DF) sowie der Beleuchtungswinkel über Segment-Ansteuerung wird am Illuminator eingestellt. Das erweiterte 22mm Sehfeld bietet auf einen Blick 21% mehr Sichtfeld im Vergleich zu einem 20mm Standard-Sehfeld. Die Strahlenteilung der trinokularen Modelle (25° Einblickwinkel) ist mit 50:50 visuell/Kamera- Ausgang fixiert.
Die Panthera TEC Modelle zielen klar auf Applikationen in der Materialkunde. Die Auflicht-Beleuchtung basiert auf einem 3W LED Leuchtmittel mit wählbarer Farbtemperatur. Die Auflicht-/Durchlicht Stative beinhalteten zusätzlich ein LED Durchlichtsystem mit 39 LEDs für die Beurteilung von Verbundwerkstoffen, montiert im Kondensor. In diesem Fall wird ein Glas-Tischeinsatz verwendet. Zwei unterschiedliche Tische (6“x4”, 3“x2”,) erhöhen die Flexibilität bei unterschiedlichen Probengrößen.
