Welche Kamera für welchen Einsatz
1. CCD-Kameras (Charge-Coupled Device)
Anwendung: CCD-Kameras werden oft in der fluoreszenzbasierten Mikroskopie und für Anwendungen eingesetzt, die hohe Bildqualität bei niedriger Beleuchtung benötigen.
Vorteile: CCD-Kameras bieten eine hohe Empfindlichkeit und exzellente Bildqualität mit geringem Rauschen. Sie sind ideal für Aufnahmen in dunklen Umgebungen und liefern hochwertige Daten für wissenschaftliche Analysen.
Einsatzgebiete: Biologische Forschung, Medizin, Fluoreszenzmikroskopie.
2. CMOS-Kameras (Complementary Metal-Oxide-Semiconductor)
Anwendung: CMOS-Kameras sind ideal für Anwendungen, bei denen schnelle Bildraten und geringes Gewicht erforderlich sind. Sie eignen sich für allgemeine Anwendungen und Live-Bildgebung.
Vorteile: CMOS-Kameras sind im Vergleich zu CCD-Kameras schneller und energieeffizienter. Sie können hohe Bildraten und eine gute Bildqualität bieten und sind oft kostengünstiger.
Einsatzgebiete: Routineuntersuchungen, Bildungszwecke, industrielle Mikroskopie und Bereiche, in denen Geschwindigkeit über Bildqualität geht.
3. sCMOS-Kameras (Scientific CMOS)
Anwendung: sCMOS-Kameras kombinieren die Vorteile von CCD und CMOS und werden vor allem in der High-End-Forschung eingesetzt.
Vorteile: Diese Kameras bieten eine hohe Auflösung, eine ausgezeichnete Empfindlichkeit und geringe Rauschwerte, sind aber schneller als traditionelle CCD-Kameras. sCMOS eignet sich für Präzisionsaufnahmen in Echtzeit.
Einsatzgebiete: Zellbiologie, Molekularbiologie, Zeitrafferstudien und alle Anwendungen, die hohe Bildqualität bei schnellen Bildfolgen benötigen.

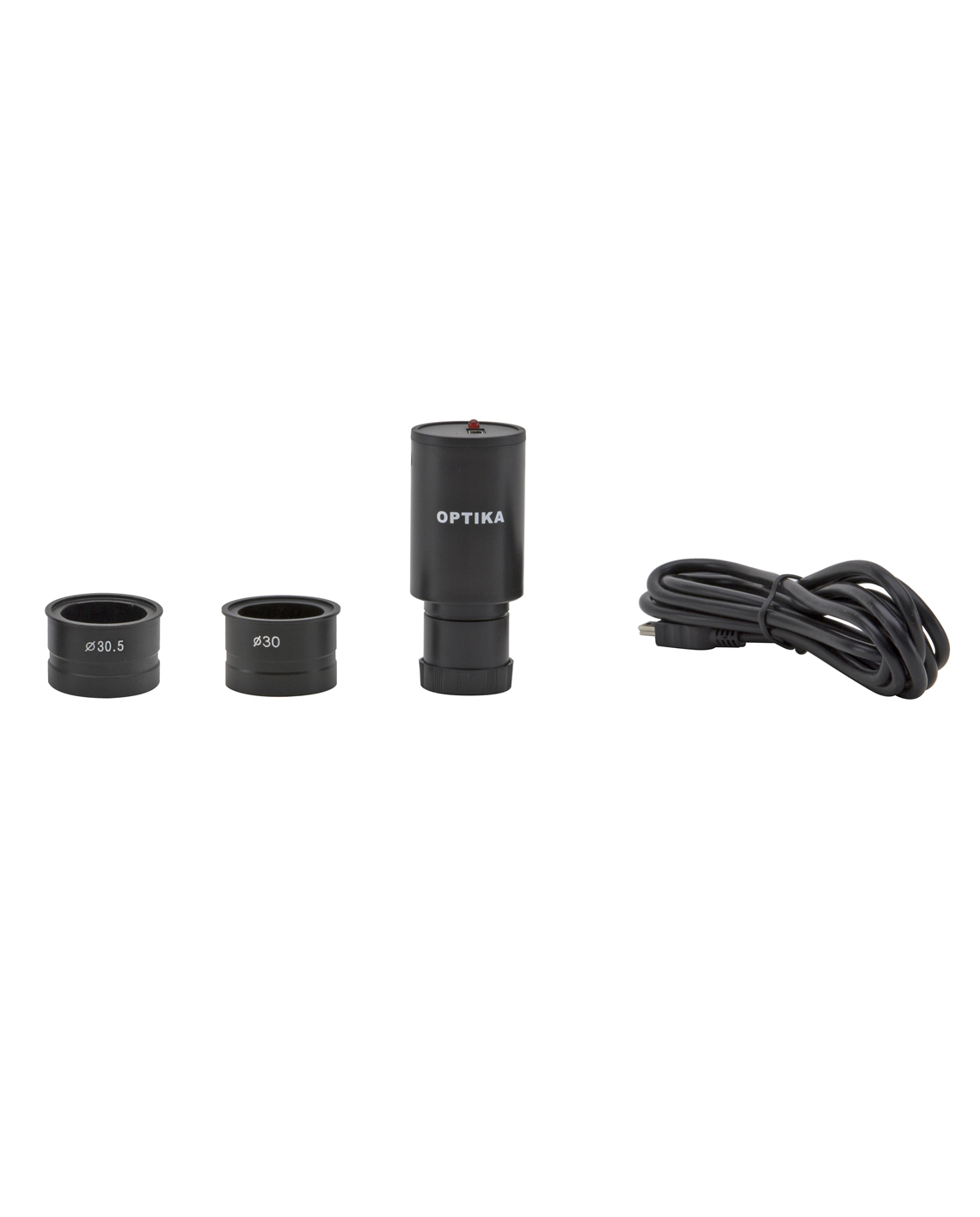

4. Digitalkameras (USB oder HDMI-Kameras)
- Anwendung: Diese Kameras werden für einfache Dokumentationen und Live-Demonstrationen genutzt, z.B. in Schulungen oder für schnelle Bild- und Videoaufnahmen.
- Vorteile: Sie sind einfach anzuschließen, bieten oft Plug-and-Play-Funktionen und sind verhältnismäßig günstig. Ideal für Bildungszwecke und allgemeine Anwendungen.
- Einsatzgebiete: Schulen, Universitäten, Routineanwendungen und Präsentationen.
Wichtige Eigenschaften von Mikroskopiekameras

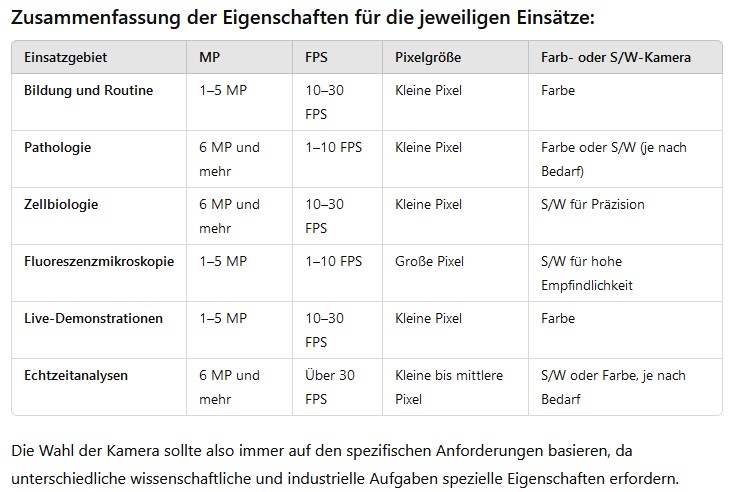

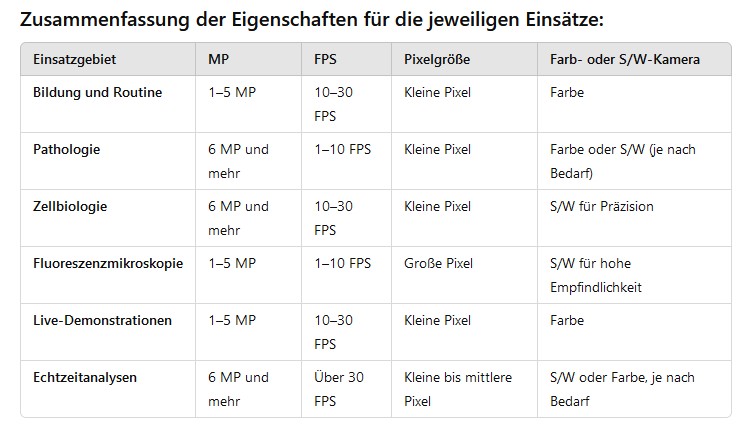

Die wichtigsten Eigenschaften einer Mikroskopiekamera variieren je nach Einsatzgebiet. Im Folgenden sind die zentralen Eigenschaften – Megapixel (MP), Bildfrequenz (FPS), Pixelgröße, und Farbtiefe (Farbe oder Schwarz-Weiß) – mit den passenden Anwendungen aufgeführt.
1. Megapixel (MP)
Niedrige Megapixel (1–5 MP): Geeignet für Anwendungen, bei denen es auf eine schnelle Bildaufnahme oder einfache Dokumentation ankommt, wie in der Bildungs- oder Routinemikroskopie.
Hohe Megapixel (6 MP und höher): Ideal für wissenschaftliche Anwendungen, bei denen eine hohe Auflösung für detaillierte Bildanalyse erforderlich ist. In Bereichen wie der Pathologie oder Materialforschung kann eine hohe Auflösung zur präzisen Untersuchung von Strukturen entscheidend sein.
2. Bildfrequenz (FPS - Frames per Second)
Niedrige Bildfrequenz (1–10 FPS): Für Anwendungen geeignet, bei denen es um statische Bilder geht, z.B. in der Histologie oder für Bildanalysen, bei denen keine Bewegung im Spiel ist.
Mittlere Bildfrequenz (10–30 FPS): Diese Bildrate wird in der Regel bei Live-Bildern genutzt, z.B. für Präsentationen und Live-Demonstrationen. Auch für viele Routineanwendungen und die Visualisierung lebender Zellen ist diese Geschwindigkeit ausreichend.
Hohe Bildfrequenz (über 30 FPS): Für Echtzeitanalysen und -beobachtungen, z.B. in der Zellforschung, bei schnellen Bewegungen oder dynamischen Prozessen wie der Verhaltensforschung von Mikroorganismen oder in der Materialforschung (z.B. zur Rissbildung). Hier sind sCMOS- und CMOS-Kameras beliebt, da sie hohe Bildfrequenzen ermöglichen.
3. Pixelgröße
Kleine Pixel (< 5 µm): Diese eignen sich für Anwendungen, bei denen eine hohe Detailgenauigkeit gewünscht ist und es auf hohe Auflösung ankommt. Besonders in der Zellbiologie und Pathologie ist dies entscheidend, da winzige Strukturen sichtbar gemacht werden müssen.
Große Pixel (> 5 µm): Größere Pixel erhöhen die Lichtempfindlichkeit und sind daher ideal für Anwendungen mit wenig Licht, wie in der Fluoreszenzmikroskopie und bei der Beobachtung lichtempfindlicher Proben. EMCCD-Kameras sind hier besonders geeignet, da sie lichtschwache Signale verstärken können.
4. Farbtiefe (Farbe oder Schwarz-Weiß)
Farbkameras: Farbkameras werden häufig in Anwendungen eingesetzt, bei denen Farbinformationen für die Analyse wichtig sind, wie in der Pathologie und bei der Klassifikation von Proben. In der Industrie und in Bildungseinrichtungen sind sie ebenfalls gängig, da sie visuell ansprechend und leicht interpretierbar sind.
Schwarz-Weiß-Kameras (Monochrom): Diese Kameras bieten eine höhere Lichtempfindlichkeit und Bildschärfe, da sie keine Farbfilter verwenden. Sie sind ideal für fluoreszenzbasierte Anwendungen, die Zellbiologie und für alle wissenschaftlichen Analysen, bei denen Präzision und Empfindlichkeit entscheidend sind. Monochrom-Kameras sind auch in der Astronomie und bei EMCCD-Systemen verbreitet.
Vorteile von Mikroskopiekameras gegenüber SpiegelreflexKameras
Mikroskopiekameras bieten im Vergleich zu herkömmlichen Spiegelreflexkameras (DSLRs) spezifische Vorteile, die sie für die Mikroskopie besser geeignet machen. Hier sind die wichtigsten Gründe:
1. Optimierte Bildqualität für Mikroskopie
Angepasste Sensoren: Mikroskopiekameras besitzen Sensoren, die speziell für das Erfassen feiner Details bei minimalem Rauschen optimiert sind, was bei mikroskopischen Anwendungen entscheidend ist.
Bessere Lichtempfindlichkeit: Viele Mikroskopiekameras, vor allem Monochrom-Modelle, sind deutlich lichtempfindlicher und können auch bei geringer Beleuchtung präzise Bilder liefern. Dies ist besonders in der Fluoreszenzmikroskopie und für lichtempfindliche Proben wichtig.
Geringeres Bildrauschen: Während Spiegelreflexkameras eher auf allgemeine Fotografie ausgelegt sind, bieten wissenschaftliche Mikroskopiekameras geringeres Bildrauschen und eine höhere Empfindlichkeit, was die Bildqualität bei Vergrößerungen verbessert.
2. Flexible Steuerung und Integration in Mikroskope

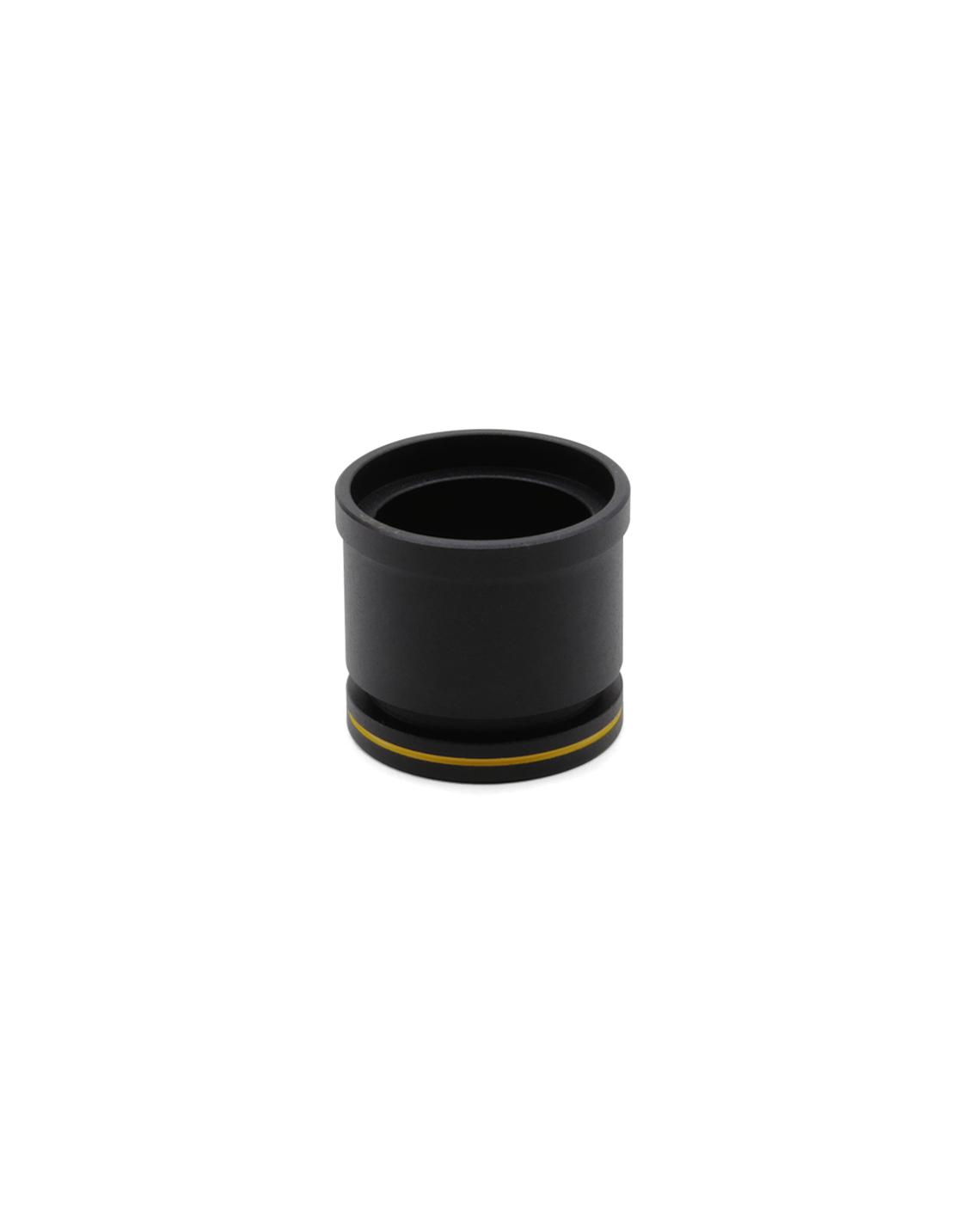

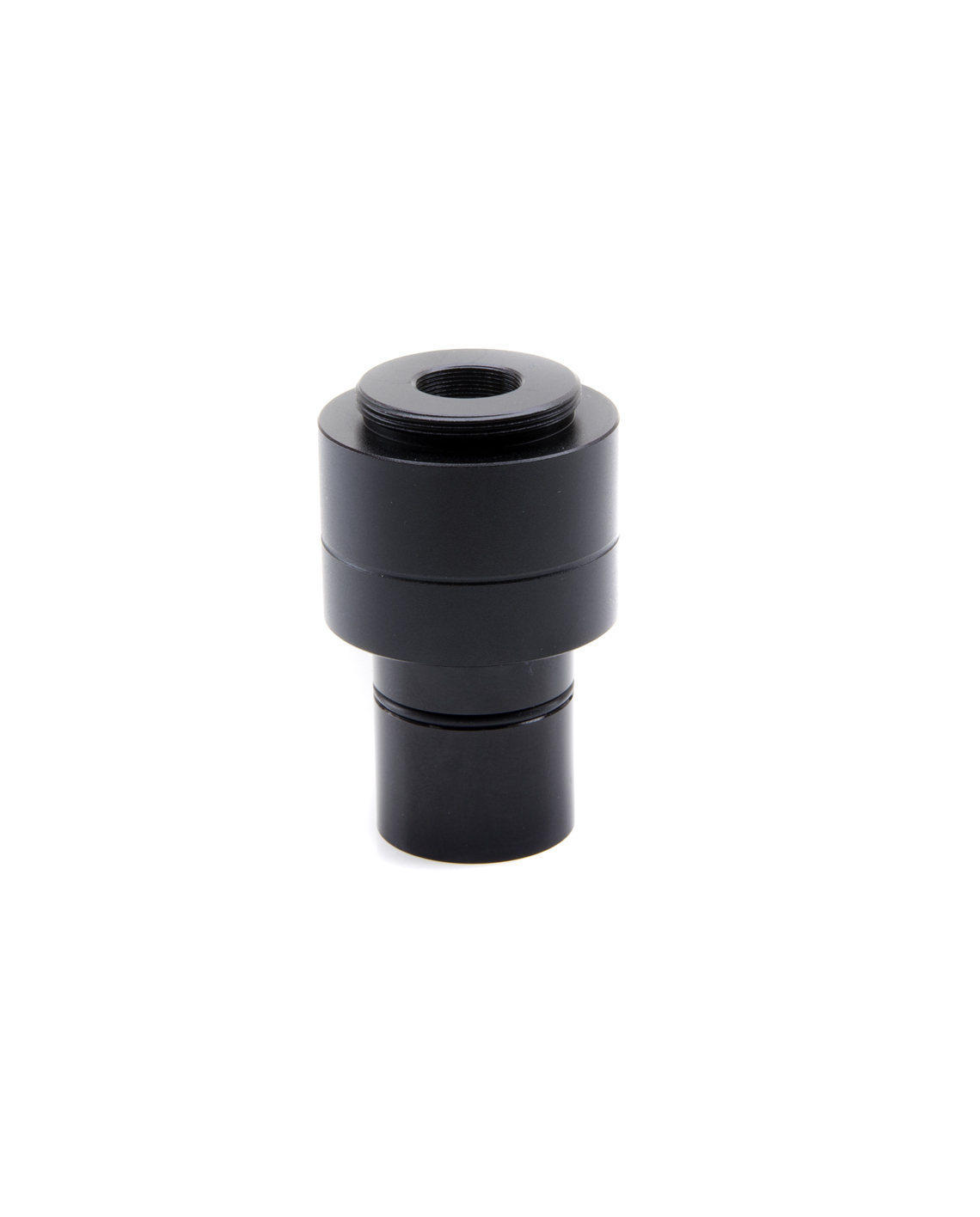

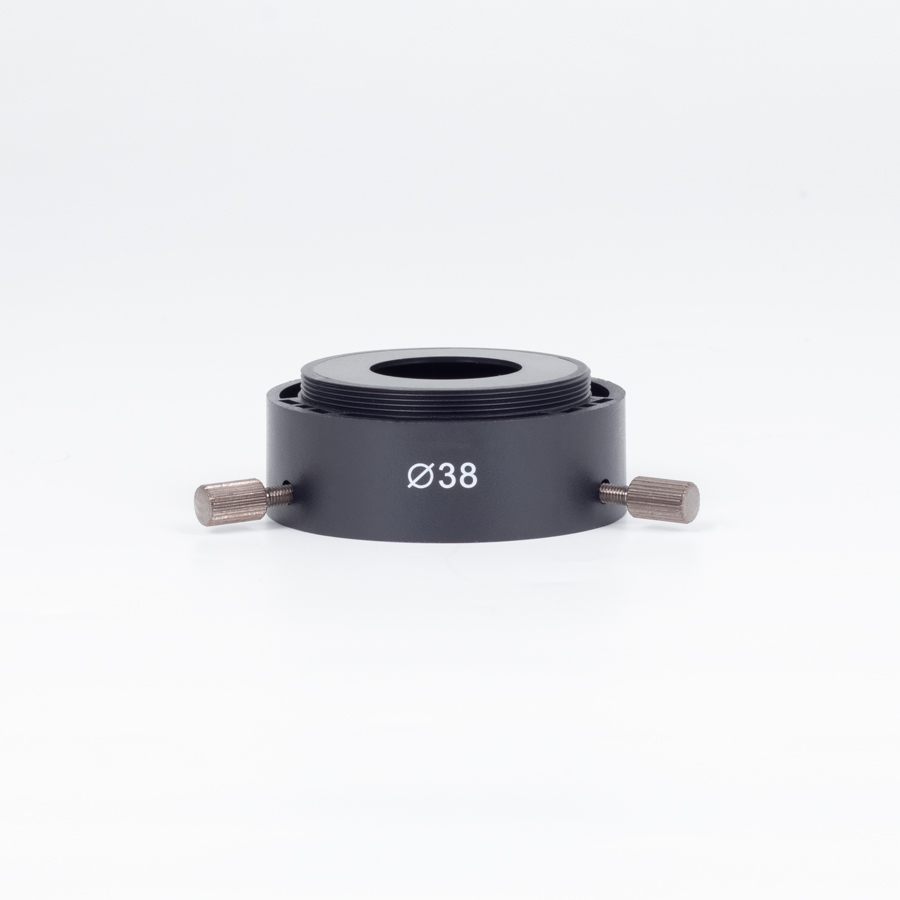

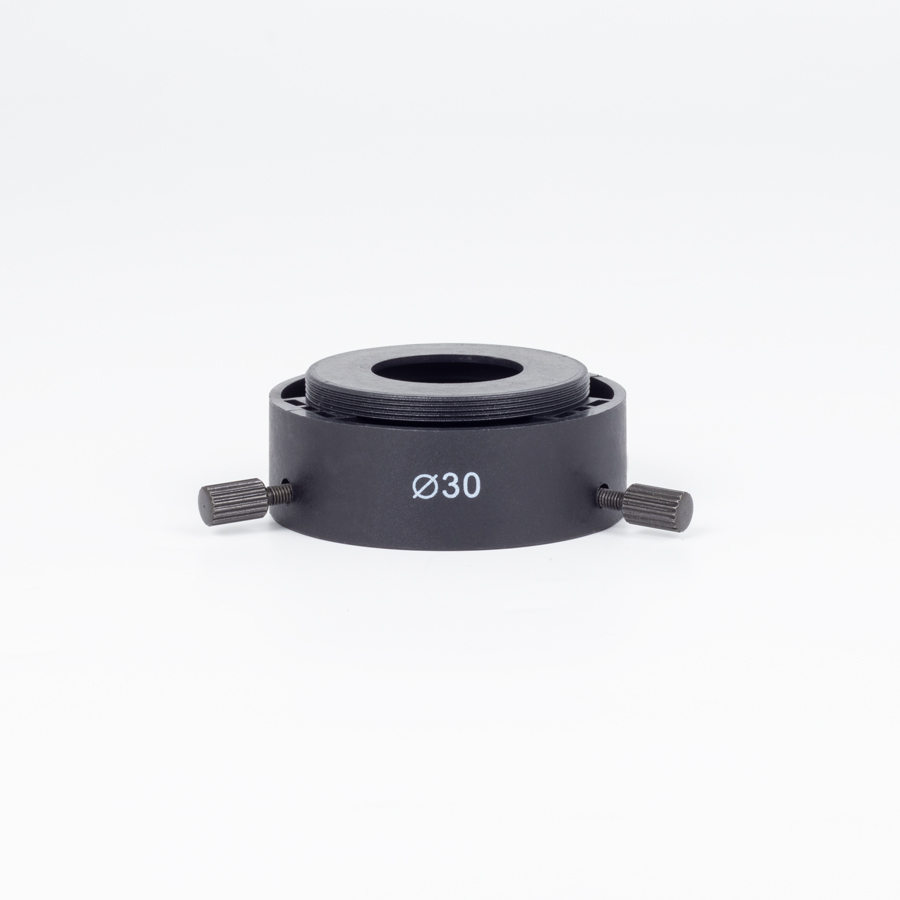

Direkte Integration: Mikroskopiekameras sind für eine einfache und direkte Montage auf Mikroskopen konzipiert. Sie verfügen oft über spezielle Adapter und sind schnell einsatzbereit, ohne dass ein Zwischenadapter erforderlich ist.
Softwarekompatibilität: Mikroskopiekameras bieten häufig spezielle Software zur Bildbearbeitung und Analyse, die für wissenschaftliche Anforderungen entwickelt wurde. Diese Software unterstützt Funktionen wie Messungen, Zeitrafferaufnahmen und Bildstapeln (Focus Stacking), was in der Forschung oft essenziell ist.
Fernsteuerung und Automatisierung: Viele Mikroskopiekameras lassen sich vollständig über den Computer steuern, was eine automatisierte Bildaufnahme und Echtzeitanalyse ermöglicht. So können Benutzer durch vorprogrammierte Abläufe Daten präzise erfassen, was mit Spiegelreflexkameras oft umständlich oder gar nicht möglich ist.
3. Höhere Auflösung und Pixelgröße für spezifische Anwendungen
Angepasste Pixelgröße: Mikroskopiekameras bieten oft eine spezielle Pixelgröße, die für Mikroskopie optimiert ist. Während Spiegelreflexkameras meist größere Pixel für allgemeine Fotografie haben, nutzen Mikroskopiekameras kleinere oder speziell angepasste Pixel für hohe Detailschärfe.
Präzise Auflösungen: Viele wissenschaftliche Mikroskopiekameras haben Auflösungen und Pixelgrößen, die optimal auf den Vergrößerungsbereich des Mikroskops abgestimmt sind. Sie können so auch bei extremen Vergrößerungen noch scharfe und detaillierte Bilder liefern, was bei Spiegelreflexkameras, die eher für größere Objekte und Szenen gedacht sind, oft problematisch ist.
4. Höhere Bildfrequenzen und geringere Belichtungszeiten
Schnelle Bildaufnahme: Mikroskopiekameras, vor allem sCMOS- und CMOS-Kameras, können Bilder mit hoher Frequenz aufnehmen, was für Live-Aufnahmen oder dynamische Prozesse, wie Zellbewegungen, entscheidend ist. Spiegelreflexkameras sind meist für Einzelbilder oder langsame Serienbilder ausgelegt.
Anpassbare Belichtungszeiten: Mikroskopiekameras bieten präzise Einstellmöglichkeiten für Belichtungszeiten, die speziell auf mikroskopische Proben abgestimmt sind und dadurch ideal für lichtschwache Anwendungen und lange Belichtungen sind. Spiegelreflexkameras sind hingegen eher für allgemeinere Belichtungszeiteinstellungen konzipiert.
5. Schwarz-Weiß-Option für bessere Detailgenauigkeit
Monochrom-Sensoren: Mikroskopiekameras sind oft als Monochrom-Versionen verfügbar, was in der Mikroskopie einen deutlichen Vorteil bringt, da sie höhere Lichtempfindlichkeit und Präzision ohne die Einflüsse von Farbfiltern bieten. Dies ist bei der fluoreszenzbasierten Mikroskopie und bei schwachem Licht ein entscheidender Vorteil. Spiegelreflexkameras haben diese Funktion normalerweise nicht.
6. Einfache Dokumentation und Archivierung
Professionelle Datenformate: Mikroskopiekameras speichern oft in speziellen wissenschaftlichen Dateiformaten, die für die Analyse optimiert und einfacher in wissenschaftliche Workflows integrierbar sind. Spiegelreflexkameras verwenden meist allgemeine Formate wie JPEG oder RAW, die in wissenschaftlichen Anwendungen oft weniger nützlich sind.
Nahtlose Integration in Arbeitsabläufe: Viele Mikroskopiekameras bieten Funktionen wie automatische Archivierung, Metadatenintegration und Exportfunktionen, die speziell auf wissenschaftliche Anforderungen zugeschnitten sind.
Zusammengefasst sind Mikroskopiekameras speziell für die Anforderungen der Mikroskopie optimiert und bieten präzise Steuerung, höhere Empfindlichkeit, angepasste Pixelgrößen und spezifische Softwaretools, die wissenschaftliches Arbeiten erleichtern. Spiegelreflexkameras sind für allgemeine Fotografie ausgelegt und bieten diese spezialisierten Vorteile in der Regel nicht.
